Ouvrir un mur porteur pour créer une extension lumineuse ou fusionner deux pièces suppose de transférer des charges considérables vers de nouveaux appuis. Le profilé métallique en I reste la solution la plus courante pour cette reprise, mais le terme générique « IPN » masque des réalités techniques très différentes selon le profil choisi, la portée visée et la configuration du bâti existant.
IPN, IPE ou HEB : quel profilé acier pour une extension de maison
Le sigle IPN (I à Profil Normal) désigne un standard ancien dont les ailes intérieures sont inclinées. En pratique, l’IPE est devenu le standard européen pour les poutres de plancher, avec un meilleur rapport résistance/poids que l’IPN à section comparable. Les ailes parallèles de l’IPE facilitent aussi les assemblages boulonnés sur chantier.
A lire également : Aménager sereinement sa maison avec Ma Chaumière : le guide anti-stress
Pour les grandes ouvertures d’extension, les profils HEA et HEB entrent en jeu. Le HEB, plus trapu, offre une capacité portante élevée sur une hauteur réduite. C’est souvent le choix retenu quand la hauteur sous plafond impose de limiter l’encombrement vertical de la poutre.
Un ingénieur structure ne raisonne pas en « IPN ou pas IPN ». Il compare les profils disponibles en fonction de la portée, de la descente de charges et de la hauteur libre exploitable. Demander « un IPN » à son maçon sans note de calcul revient à choisir un médicament sans ordonnance.
A lire également : Signes indiquant la présence d'une entité dans votre maison

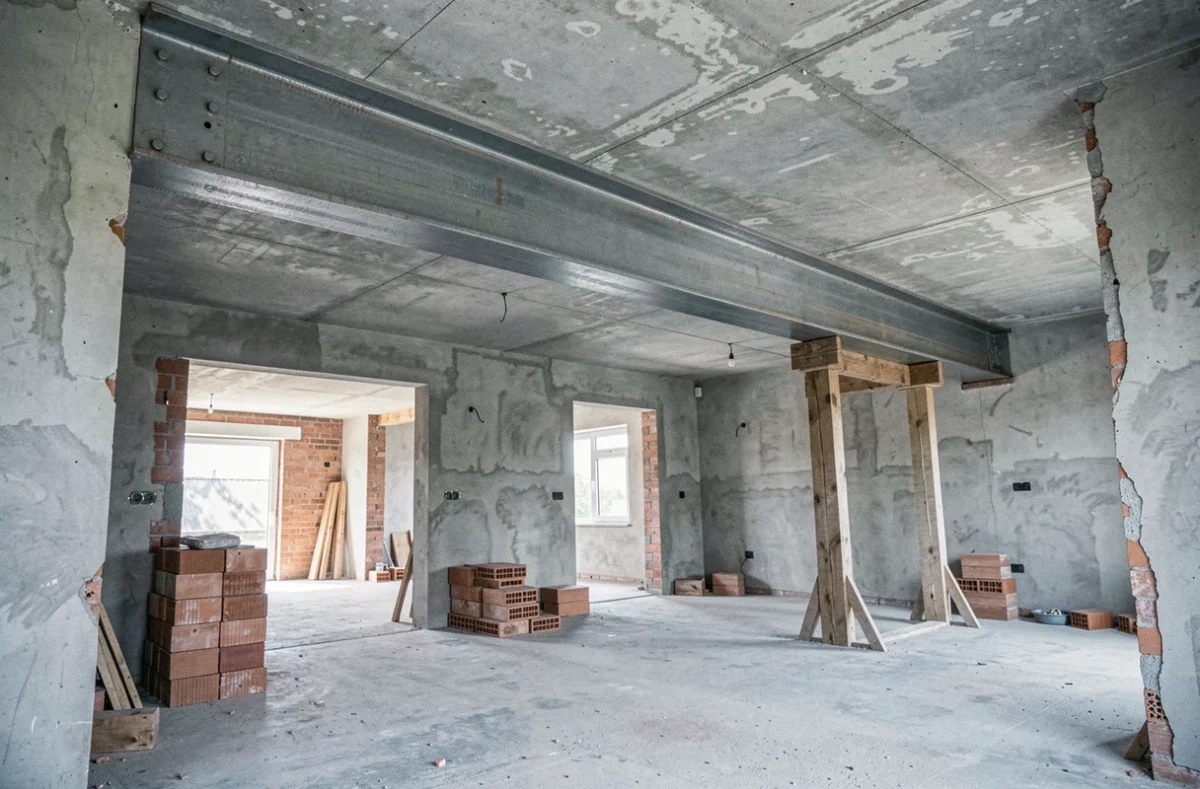

Ouverture large sans IPN apparent : ce que le chantier implique vraiment

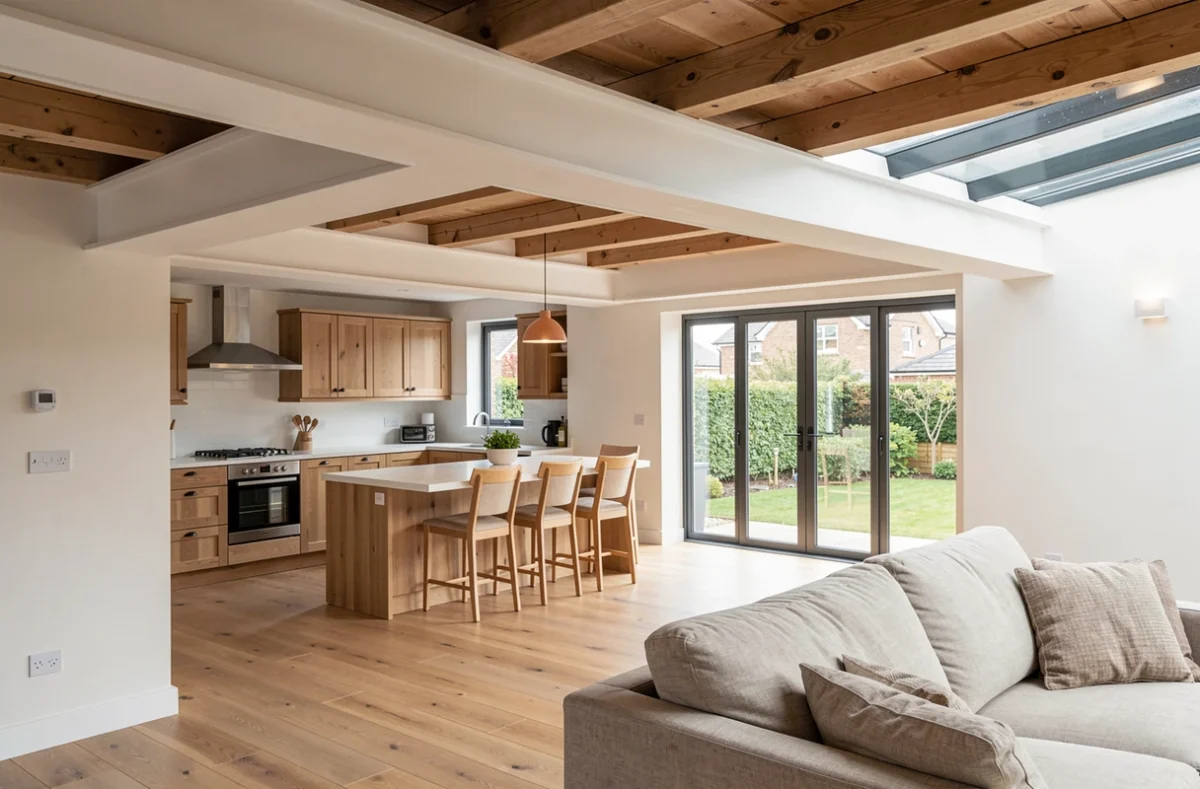

Beaucoup de particuliers souhaitent une ouverture dégagée, sans poutre visible. C’est techniquement réalisable dans certains cas par encastrement du profilé dans l’épaisseur du plancher ou du mur. Un linteau béton armé peut aussi remplacer le profilé métallique pour des portées modestes.
Une ouverture sans poutre apparente n’est jamais une ouverture sans reprise de charge. Le profilé ou le linteau est simplement masqué. Le supprimer expose la structure à un risque d’effondrement, quel que soit l’aspect visuel du mur.
Critères qui conditionnent la faisabilité d’un encastrement
- L’épaisseur du plancher au-dessus de l’ouverture : si elle est trop faible, le profilé dépasse et reste visible côté plafond.
- La longueur d’appui disponible de chaque côté de l’ouverture : un appui trop court empêche une bonne transmission des charges vers les fondations.
- La présence d’autres ouvertures proches (fenêtres, portes) qui réduisent la section résistante du mur restant.
Ces paramètres expliquent pourquoi deux projets d’apparence similaire peuvent aboutir à des solutions structurelles très différentes, et à des budgets sans rapport.
Étude de structure pour extension : pourquoi le dimensionnement dépasse la simple portée
Les guides en ligne présentent souvent des tableaux de charge associant une portée (en mètres) à une taille de profilé. Ces tableaux donnent un ordre de grandeur, pas une prescription. Le dimensionnement intègre la géométrie complète de l’ouverture, l’épaisseur du mur, le type de plancher (bois, béton, poutrelles hourdis) et la nature des charges au-dessus.
Un mur porteur en pierre de 50 cm d’épaisseur ne réagit pas comme une paroi en parpaings de 20 cm. Le sens de portée des planchers change radicalement la descente de charges sur le profilé. Si les solives arrivent perpendiculairement au mur ouvert, la poutre reprend la totalité de la charge du plancher. Si elles sont parallèles, la charge se limite au poids du mur supprimé et de ce qui repose dessus.
Ce que l’ingénieur vérifie avant de signer sa note de calcul
- Le sens de portée des planchers et de la toiture par rapport au mur à ouvrir.
- Le poids propre des planchers (un plancher béton pèse nettement plus qu’un solivage bois).
- La présence éventuelle d’un mur porteur ou d’une cloison lourde à l’étage supérieur, directement au-dessus de l’ouverture.
- L’état des fondations et la capacité du sol à encaisser les charges concentrées aux points d’appui de la poutre.
Sans cette analyse, poser un profilé sous-dimensionné expose à des fissures, des flèches excessives ou pire. Les retours terrain divergent sur la tolérance réelle des structures anciennes aux modifications, ce qui rend l’étude préalable d’autant plus nécessaire.
Extension de maison et mur porteur : démarches et contraintes réglementaires
Ouvrir un mur porteur dans le cadre d’une extension ne se limite pas à un problème d’ingénierie. En copropriété, l’autorisation de l’assemblée générale est requise avant tout travaux touchant la structure. Le syndic exige généralement une note de calcul signée par un bureau d’études et une assurance décennale couvrant l’entreprise intervenante.
En maison individuelle, les contraintes administratives dépendent de la surface créée par l’extension. Au-delà d’un certain seuil, un permis de construire et le recours à un architecte deviennent obligatoires. L’étude de structure reste indispensable dans tous les cas, même si aucune obligation légale ne l’impose explicitement pour une maison individuelle hors zone sismique.
Le coût réel d’un projet d’ouverture avec profilé acier
Le prix global dépend de la taille de l’ouverture, du type de profilé retenu, de la difficulté d’accès au chantier et de la nécessité ou non d’étayer les étages pendant les travaux. L’étude de structure représente un poste à part, facturé indépendamment de la réalisation.
Demander plusieurs devis suppose de fournir à chaque entreprise la même note de calcul, pour que les chiffres soient comparables. Un devis « tout compris » sans mention du profil exact (type, dimensions, nuance d’acier) ne permet aucune comparaison sérieuse.
Le profilé acier, qu’il s’agisse d’un IPN, d’un IPE ou d’un HEB, n’est qu’un composant d’un système structurel. La qualité du projet repose sur l’étude qui le précède et sur l’exécution qui le concrétise. Choisir le bon profil sans maîtriser la descente de charges ni les appuis revient à dimensionner une fondation au jugé.
