On branche une vieille console sur un téléviseur cathodique récupéré en brocante, et l’image bave ou le son grésille. Le problème vient rarement du poste lui-même : c’est presque toujours un mauvais câble, une entrée mal identifiée ou un adaptateur passif là où il faudrait un convertisseur actif. Ce guide sur les TVs vintage détaille les formats d’écran et les connectiques à maîtriser pour tirer le meilleur d’un poste ancien.
Ratio 4:3 et diagonales des TVs vintage : ce que ça change en pratique
Les téléviseurs cathodiques affichent en 4:3. Sur un écran de petite diagonale, l’image paraît nette parce que les pixels (ou plutôt les lignes de balayage) restent serrés. Agrandissez la diagonale et les défauts deviennent visibles, surtout en composite.
A lire aussi : La meilleure plante d'intérieur pour un espace de vie sain
On trouve encore des panneaux plats récents au format 4:3, utilisés dans l’industrie ou la vidéosurveillance. Certains acceptent HDMI, VGA et composite simultanément, ce qui en fait des remplaçants crédibles pour un cathodique fatigué sans passer au 16:9.
Le format 4:3 n’est pas qu’une question de nostalgie. Pour le rétrogaming, il restitue les proportions prévues par les développeurs. Sur un écran 16:9, l’image est soit étirée (déformée), soit affichée avec des bandes noires latérales qui réduisent la surface utile.
A voir aussi : Installer des Lits japonais futons dans une chambre d'amis, est-ce vraiment pratique ?

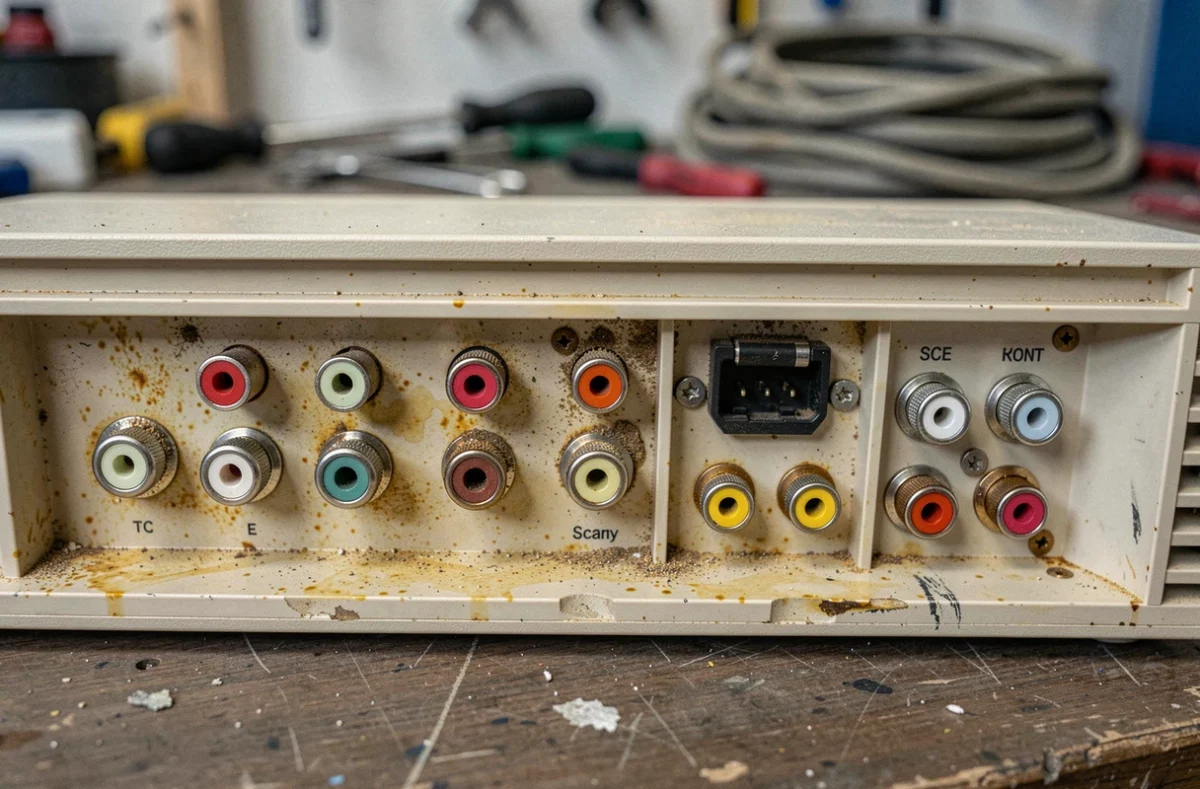

Connectiques des téléviseurs vintage : identifier chaque prise
Derrière un poste cathodique, on peut trouver entre deux et six types de connecteurs différents. Tous ne se valent pas, et l’ordre de préférence pour la qualité d’image est assez net.
- Prise RF (antenne) : le signal le plus dégradé. Il mélange audio et vidéo sur un seul câble coaxial. À réserver uniquement si aucune autre entrée n’existe sur le poste.
- RCA composite (jaune, blanc, rouge) : le câble jaune transporte la vidéo en définition standard, le rouge et le blanc portent l’audio stéréo. Nettement mieux que le RF, mais limité à la SD.
- S-Video : sépare luminance et chrominance, ce qui réduit le bavage des couleurs. Peu répandu en Europe, plus courant sur les postes japonais ou américains.
- Péritel (SCART) : la prise la plus polyvalente sur les téléviseurs européens. Elle peut transporter du composite, du S-Video ou du RGB selon le câblage interne. Un câble péritel RGB offre la meilleure image possible sur un cathodique standard.
- Composante YPbPr : trois prises RCA (vert, bleu, rouge) qui transportent la vidéo en composantes séparées. Présente sur les postes CRT haut de gamme de la fin des années 90 et du début des années 2000. Compatible avec la vidéo progressive.
VGA sur un téléviseur vintage : un cas particulier
Certains moniteurs CRT d’ordinateur et quelques téléviseurs multimédia disposent d’une entrée VGA (HD-15). Cette connectique analogique accepte des résolutions variables et reste un bon moyen de conserver un affichage natif 4:3 sans conversion vers le HDMI.
Les retours varient sur ce point : tous les postes dotés d’un connecteur VGA ne gèrent pas les mêmes résolutions. On recommande de tester avec un signal 640×480 avant de monter en définition.
Adaptateur péritel-HDMI : convertisseur actif contre connecteur passif
C’est le piège le plus fréquent quand on veut relier un appareil HDMI récent (Chromecast, Fire TV Stick, console moderne) à un téléviseur vintage. On achète un petit boîtier étiqueté « SCART to HDMI » et rien ne s’affiche.
Le sens de conversion compte autant que le type de prise. Un convertisseur SCART vers HDMI prend un signal analogique en entrée et sort du HDMI. L’inverse (HDMI vers SCART) exige un autre boîtier, conçu pour le sens opposé. Un simple adaptateur passif, sans alimentation, ne fait aucune conversion de signal.
Reconnaître un vrai convertisseur actif
Un convertisseur actif a besoin d’une alimentation externe, généralement en USB. Si le boîtier n’a ni prise d’alimentation ni câble USB, c’est un adaptateur passif qui se contente de réarranger les broches sans traiter le signal.
Sur les clés HDMI récentes (Chromecast, Roku), l’alimentation USB peut provenir du téléviseur si celui-ci dispose d’un port USB. Les cathodiques n’en ont quasiment jamais : il faut prévoir un chargeur mural USB séparé pour alimenter à la fois la clé et le convertisseur.
Signal composite RCA et définition standard : les limites à accepter
Le composite reste le câble le plus répandu pour connecter une console rétro ou un magnétoscope à un téléviseur vintage. Il fonctionne, mais le composite ne transporte pas de signal HD. Attendre une image nette sur un grand écran avec ce câble, c’est chercher un problème qui n’existe pas sur un petit cathodique.
Sur un poste de petite diagonale, le composite donne une image tout à fait acceptable. Le flou et le bavage des couleurs ne deviennent gênants que sur les écrans plus grands ou lorsqu’on compare directement avec un câble RGB péritel ou composante.
Quand passer au RGB ou à la composante
Si la console le permet (Super Nintendo, PlayStation 1, Mega Drive avec un câble adapté), le passage au RGB via péritel améliore sensiblement la netteté. Pour les consoles capables de sortir en 480p (PlayStation 2, Xbox, GameCube avec câble composante), la composante YPbPr exploite pleinement les CRT haut de gamme.
Le gain n’est pas marginal. Entre un composite et un RGB péritel sur la même console et le même poste, la différence se voit immédiatement sur les textes et les contours des sprites.
Alimenter les boîtiers externes sur un poste sans USB
Transformer un vieux téléviseur en poste semi-connecté avec une clé HDMI et un convertisseur implique de gérer l’alimentation de ces accessoires. Les box et clés HDMI récentes consomment peu, mais elles exigent un port USB ou un adaptateur secteur.
Sur un cathodique, la solution la plus propre reste un bloc multiprise avec un chargeur USB dédié, installé derrière le meuble. On alimente le convertisseur et la clé HDMI sur le même chargeur, et tout s’allume en un geste avec la multiprise.
Le câblage peut vite devenir un nid de fils. Regrouper les câbles vidéo d’un côté et l’alimentation de l’autre, avec des attaches velcro, évite les interférences et facilite le dépannage quand l’image disparaît sans raison apparente.
